Diagnóstico Preciso Para Flotas de Alto Rendimiento
En el exigente mundo de la maquinaria pesada, donde cada hora de inactividad representa pérdidas significativas, el mantenimiento predictivo se ha convertido en una estrategia fundamental. Los motores Caterpillar, conocidos por su durabilidad y potencia, requieren evaluaciones precisas para mantener su eficiencia operativa. Entre estas evaluaciones, la prueba de corte de cilindros destaca como una de las herramientas de diagnóstico más valiosas para identificar problemas en inyectores y componentes internos del motor.
Hoy presentamos una innovadora solución digital que revoluciona este proceso: el Visualizador de Pruebas de Corte de Cilindro Caterpillar, una herramienta web que permite importar, analizar y visualizar informes de pruebas de corte de cilindro en formatos XML, HTML y PDF.
La Problemática de los Archivos XML del Electronic Technician (ET)
Uno de los mayores desafíos para técnicos y operadores de maquinaria Caterpillar es el manejo de los archivos generados por el Electronic Technician (ET). Al realizar pruebas de corte de cilindros, el software ET exporta los resultados en archivos XML que presentan varios problemas:
- Difícil acceso: No pueden abrirse con aplicaciones estándar como Excel o Bloc de notas
- Estructura compleja: Contienen datos estructurados que requieren interpretación especializada
- Búsquedas frecuentes: Los técnicos suelen buscar en internet «cómo abrir archivos ET» o «cómo abrir XML de Caterpillar»
- Pérdida de tiempo: La extracción manual de datos puede llevar horas de trabajo
Nuestra herramienta soluciona estos problemas al permitir la carga directa de estos archivos XML, extrayendo automáticamente toda la información relevante y presentándola en un formato visual y comprensible.
¿Qué es la Prueba de Corte de Cilindros? Explicación Técnica
La prueba de corte de cilindros es un procedimiento diagnóstico donde:
- El Electronic Technician (ET) desconecta un inyector a la vez, mientras los cilindros restantes producen más potencia para mantener la velocidad del motor constante.
- El Módulo de Control Electrónico (ECM) mide el ciclo promedio de la corriente del solenoide de los inyectores que continúan trabajando.
- El ECM asigna un valor de prueba que puede ser:
- Posición de combustible (Fuel position) medida en milímetros
- Volumen de combustible (Fuel volume) medido en mm³
- Duración de la inyección (Injection Duration)
Esta prueba permite:
- Determinar si todos los cilindros encienden uniformemente
- Evaluar el rendimiento individual de cada inyector
- Descartar problemas específicos del inyector cuando el motor presenta fallos
Es especialmente útil para diagnosticar:
✓ Motor que gira pero no arranca
✓ Funcionamiento inestable
✓ Consumo excesivo de combustible
✓ Exceso de humo blanco
✓ Baja potencia
✓ Ruido anormal proveniente de cilindros específicos
Cálculo de Desviación y Análisis de Resultados
Una parte crítica del diagnóstico es el cálculo de las desviaciones de cada cilindro respecto al promedio del sistema. Nuestra herramienta automatiza estos cálculos siguiendo las especificaciones técnicas de Caterpillar:
Fórmula de Desviación Porcentual
CopiarDesviación (%) = 100 × (Promedio del Cilindro - Promedio del Sistema) / Promedio del Sistema
Cálculo de la Desviación Estándar
La desviación estándar se calcula para determinar la dispersión de los valores respecto a la media:
- Se calcula la diferencia entre cada valor y la media
- Se eleva al cuadrado cada diferencia
- Se suman todos los valores al cuadrado
- Se divide por el número total de cilindros
- Se obtiene la raíz cuadrada del resultado
Límites Recomendados
- Según Caterpillar: La desviación no debe exceder +/- 13% para considerar que un inyector está en buen estado
- Experiencia práctica: Desviaciones entre +/- 8% y +/- 10% ya pueden indicar problemas con los inyectores
- Límites específicos:
- En alta RPM (≥1500 rpm): desviación máxima 5%
- En baja RPM (<1500 rpm): desviación máxima 10%
Recomendaciones Técnicas para Pruebas Efectivas
Para obtener resultados confiables, según las especificaciones del boletín técnico de Caterpillar:
- Realizar al menos tres pruebas en las mismas condiciones
- Promediar los resultados de las tres pruebas para cada cilindro
- Verificar problemas del inyector vs. problemas del cilindro:
- Si sospechas de un inyector defectuoso, intercambia su posición con otro
- Si la desviación se traslada al nuevo cilindro, confirma el problema en el inyector
- Si la desviación permanece en el cilindro original, el problema está en los componentes internos del cilindro
- Condiciones de prueba:
- Motor a temperatura normal de operación
- Deshabilitar accesorios que generan cargas intermitentes (compresores, etc.)
- Reparar todos los códigos de diagnóstico activos antes de iniciar la prueba
- Considerar variables como viscosidad y temperatura del aceite, cargas parásitas, calidad del combustible, altura y desgaste de componentes
Cómo La Herramienta Transforma el Mantenimiento
El visualizador ofrece una interfaz intuitiva con dos pestañas principales:
1. Informe Detallado
En esta sección se presenta toda la información recopilada del archivo analizado:
- Datos del equipo
- Estado de cada cilindro con sus valores de ciclo y promedios
- Identificación automática de valores anómalos
- Parámetros de estado del motor durante la prueba

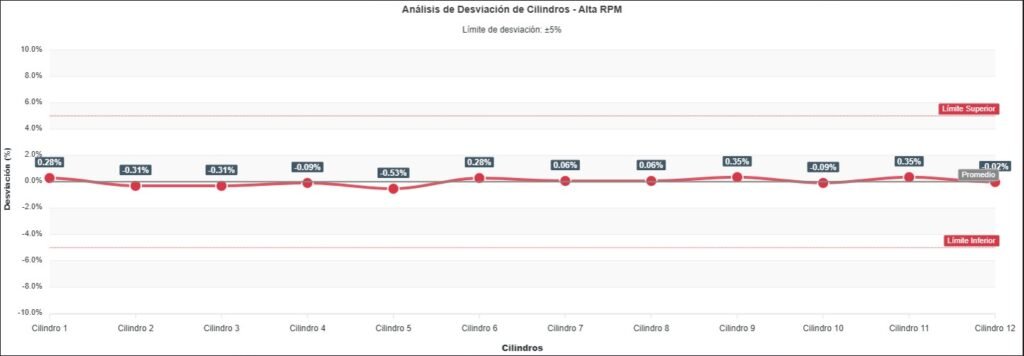

2. Gráfico Analítico
Esta vista proporciona:
- Representación visual de las desviaciones de cada cilindro
- Líneas de límite claramente demarcadas
- Indicadores de estado para cada cilindro
- Resumen tabular de resultados
Beneficios Para Operadores y Técnicos
El uso de esta herramienta digital ofrece ventajas significativas:
- Resolución del problema de archivos XML: No más búsquedas de «cómo abrir archivos ET»
- Reducción del tiempo de diagnóstico de 45-60 minutos a menos de 5 minutos
- Eliminación de errores de interpretación humanos
- Estandarización del análisis independientemente del técnico
- Registro histórico de pruebas para seguimiento de tendencias
- Detección temprana de problemas antes de que causen fallas mayores
- Documentación profesional para respaldar garantías y reclamos
Casos de Éxito: Mantenimiento Preventivo Optimizado
Un cliente con una flota de cargadores 992K equipados con motores C32 logró reducir sus tiempos de inactividad en un 35% implementando evaluaciones mensuales con esta herramienta. La detección temprana de desviaciones en inyectores permitió programar intervenciones antes de que ocurrieran fallas catastróficas, ahorrando más de $150,000 en el primer año de uso.
Otro caso involucró a una empresa minera que utilizaba la herramienta para validar reclamos de garantía con datos objetivos, logrando que el fabricante reconociera defectos en seis inyectores que inicialmente había rechazado cubrir.
Comienza a Optimizar tu Flota Hoy
No esperes a que los problemas de inyección se conviertan en costosas reparaciones o, peor aún, en paradas no programadas. El Visualizador de Pruebas de Corte de Cilindro Caterpillar está disponible gratuitamente para todos los operadores y técnicos de maquinaria pesada.
Accede ahora a la herramienta y comienza a optimizar el mantenimiento de tus motores Caterpillar con precisión digital.
¿Tienes preguntas sobre cómo implementar estas pruebas en tu programa de mantenimiento? ¿Necesitas ayuda interpretando resultados específicos? Deja un comentario a continuación y nuestro equipo técnico te responderá a la brevedad.
